Curvas de Risco e Efeitos Físicos: BLEVE, VCE e Dispersão

1. Entendendo os efeitos físicos

Toda análise de consequência de um evento industrial se resume a responder três perguntas: qual efeito físico o cenário produz, qual sua intensidade e até onde ele alcança. As curvas de risco traduzem isso em distâncias associadas a limiares de dano.

• VCE (Vapor Cloud Explosion): explosão de nuvem de vapor — expressa por sobrepressão (bar).
• BLEVE: explosão de vapor em expansão com bola de fogo — expressa por radiação térmica (kW/m²).
• Dispersão: transporte da nuvem tóxica/inflamável — expressa por concentração (ppm, mg/m³).
• Pool fire / flash fire: incêndio de poça e queima de nuvem.

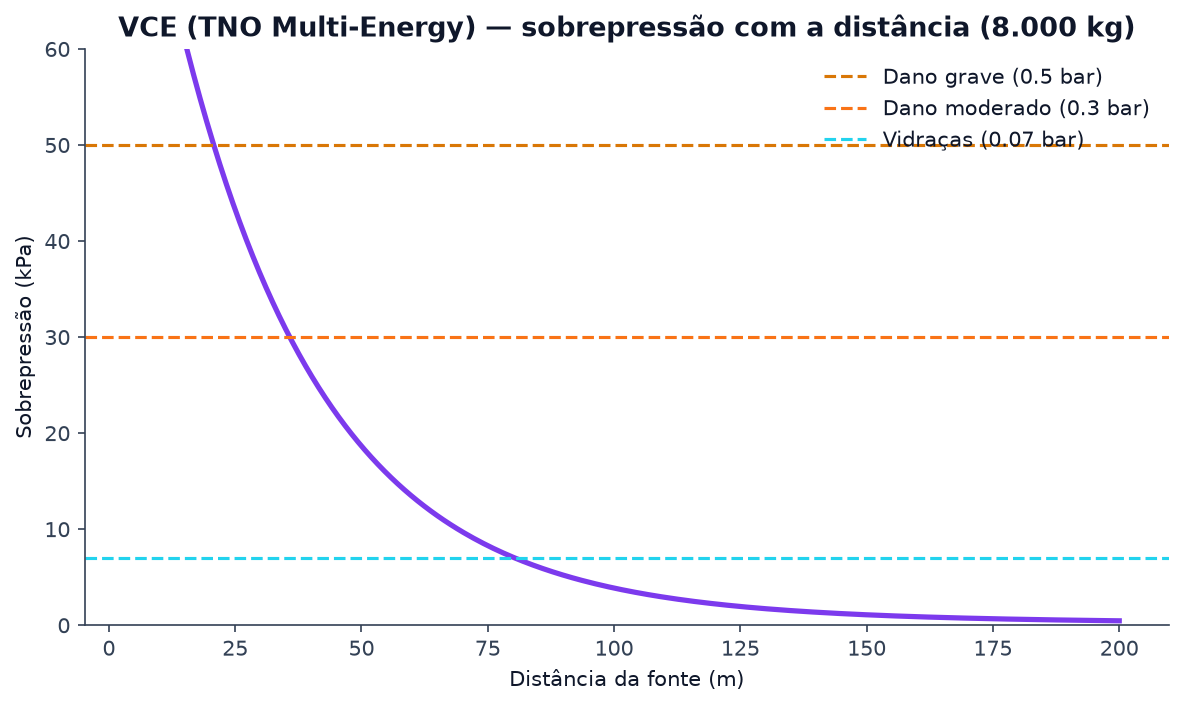

2. Curva de sobrepressão (VCE)

A sobrepressão de pico define o dano estrutural e o risco a pessoas. Valores de referência: 0,07 bar (janelas quebram), 0,3 bar (danos severos a estruturas), 0,5 bar (colapso e letalidade elevada).

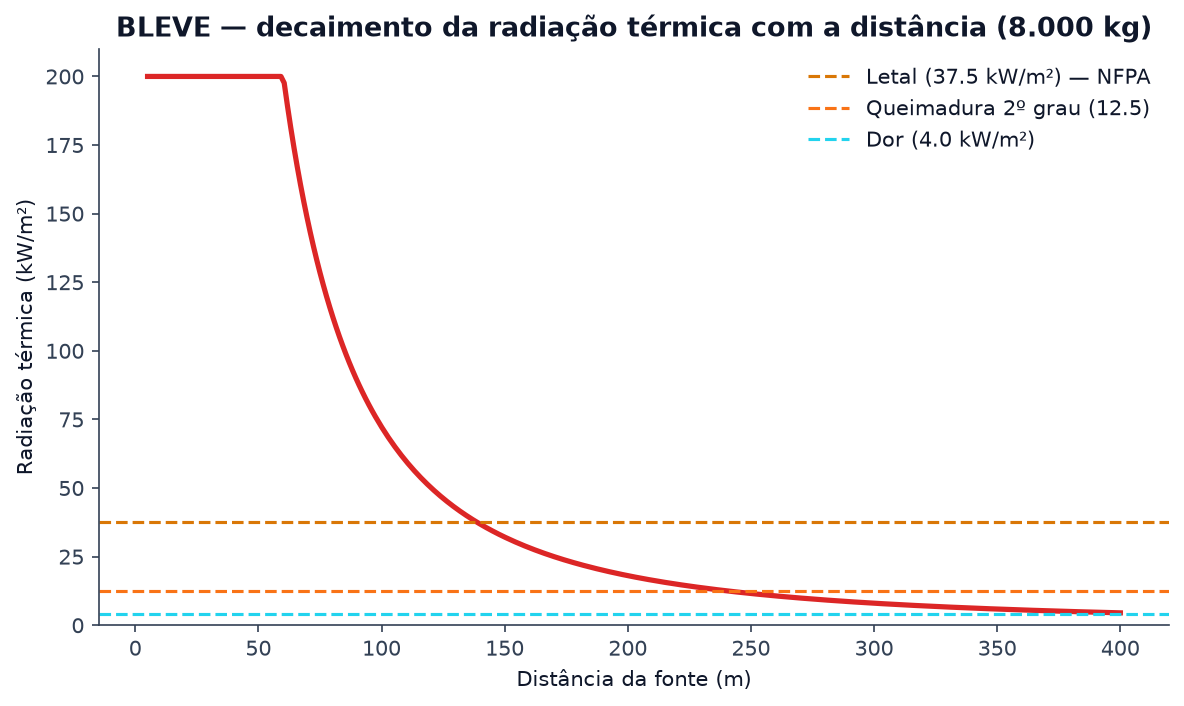

3. Curva de radiação térmica (BLEVE)

Na bola de fogo de um BLEVE, a radiação térmica é o agente de dano dominante. Limiares usuais: 37,5 kW/m² (letal em exposição curta), 12,5 kW/m² (queimaduras de 2º grau), 4,7 kW/m² (limiar de dor/dano em exposição prolongada).

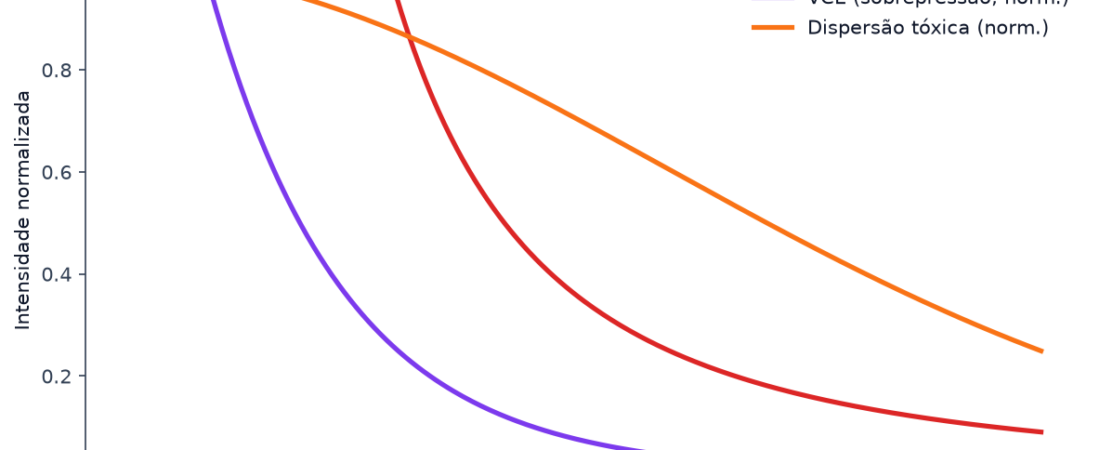

4. Comparação entre efeitos

Comparar os efeitos no mesmo gráfico mostra qual cenário é o dominante — isto é, qual deles define a maior zona de risco e, portanto, deve orientar as barreiras.

5. Conclusão

As curvas de efeito físico são a ponte entre o cenário identificado no HAZOP e a distância de isolamento que protege pessoas. Sem elas, a recomendação fica abstrata; com elas, vira um número verificável.
